LED (Light Emitting Diode) ışık yayan diyot anlamına gelen kelimelerin baş harflerinin kısaltmadır. Adından da anlaşılacağı gibi LED aslında bir diyottur. Diyotlar akımın yalnızca bir yönden geçmesini sağlayan yarı-iletken devre elemanlarıdır. LED’ler de diyot temelli olduğundan yalnızca bir yöne doğru akım geçirirler. Bu akım Anottan (+) Katota (-) doğru olmaktadır. LED’in yapısına baktığımızda uzun bacağı Anot (+), kısa bacağı Katot (-) olarak üretilmiştir. Eğer bacaklara ters gerilim uygularsak çalışmayacaktır. Dikkat etmemiz gereken diğer bir nokta da üzerlerinden fazla akım geçtiğinde bozulmalarıdır. Bunu engellemek ve LED’imizi korumak için uygun bir direnç ile birlikte kullanmalıyız.

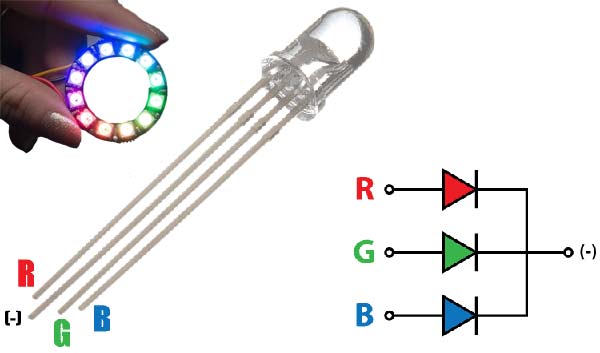

RGB LED

Normal LED’den farklı olarak 3 farklı renk (mavi,kırmızı,yeşil) Led’i bir arada bulundurur. Sadece ışık şiddetlerini değiştirerek farklı renkler elde etmek mümkündür. Bacaklarına farklı gerilimler uygulayarak bu üç renkten insan gözünün algılayabildiği tüm renkleri oluşturabilmemiz mümkündür. RGB LED’ler anot (+) veya katot (-) bağlantıları ortak olarak üretilebilmektedir. Kullanacağımız RGB LED’in hangi tür olduğunu bilmemiz gerekiyor.
